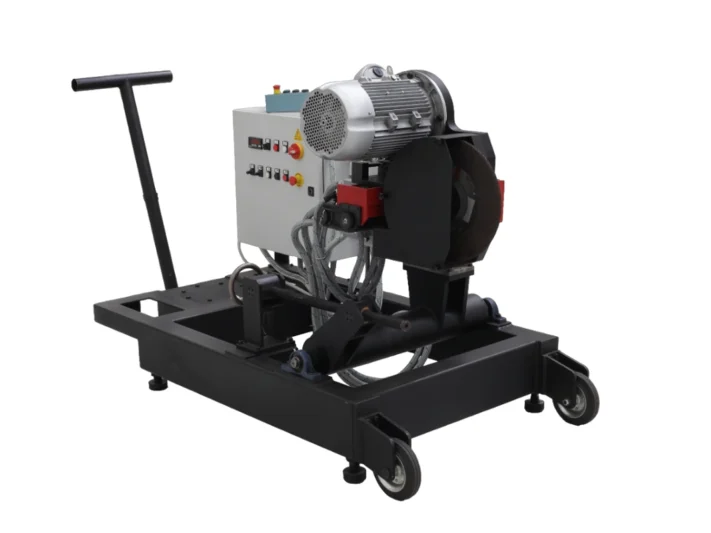

Полуавтоматический шлифовальный станок G400 от G.B.C. Industrial Tools предназначен для обратной зачистки и полировки вертикальных и продольных швов круглых заготовок. Оснащенный шлифовальным кругом диаметром 400 мм, он имеет усовершенствованную электронную систему подачи, позволяющую компенсировать возможные овальности, а также боковое смещение заготовки для идеальной обработки. Кроме того, головка станка может быть установлена на манипулятор для обратной зачистки продольных швов. Станок сокращает время обработки до 80% по сравнению с использованием ручной угловой шлифовальной машины, повышая производительность и качество обработки. Он идеально подходит для производства сосудов под давлением, резервуаров, котлов, теплообменников и ветрогенераторов, обладая значительными преимуществами, такими как устранение вибраций и электронное управление скоростью съема материала, а также более безопасные и комфортные условия работы.

Шлифовальный станок G400 — это легкий, мощный, компактный и универсальный станок, подходящий для быстрого выполнения основных процессов зачистки и шлифовки наконечников и типичных изделий для котлов, таких как:

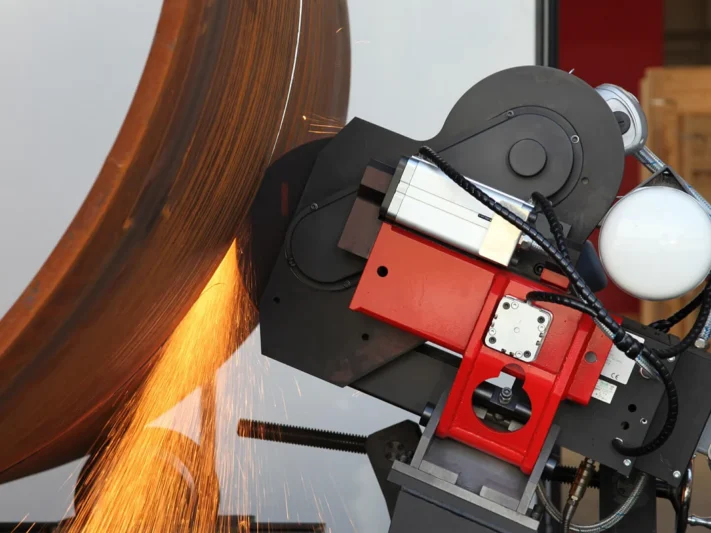

Обратная зачистка и удаление корня сварного шва;
Полировка торцов тарелок, сосудов, конусов, полюсов и т. д.;
Подготовка прихваточных кромок путем шлифовки;
Удаление излишков толщины сварного шва.

Использование шлифовального станка GBC G400 представляет собой значительный шаг вперед в выполнении всех шлифовальных операций в секторе производства котлов и сосудов под давлением, обладая следующими преимуществами по сравнению с ручным выполнением одним оператором с угловой шлифовальной машиной:

Экономия времени до 80% при операции обратной зачистки;
Высокая скорость удаления материала;
Отсутствие термических изменений (зоны термического воздействия) сварочной зоны;
Одинаковая точность обработки по всей заготовке;
Отсутствие вибраций;
Электронное управление скоростью удаления материала;
Повышение безопасности и условий труда;
Снижение риска травм при работе с угловой шлифовальной машиной (искры от шлифовки, тендинит, растяжения связок, стрессовые переломы) возникают проблемы, связанные с длительным временем работы;
Пневматическая система подачи шлифовальной головки с системой компенсации реагирует, отводя поршень подачи при наличии овальности детали, и, следовательно, снижает перегрузку при удалении материала;
Для восстановления правильной скорости подачи шлифовального диска на обрабатываемую деталь требуется вмешательство оператора;

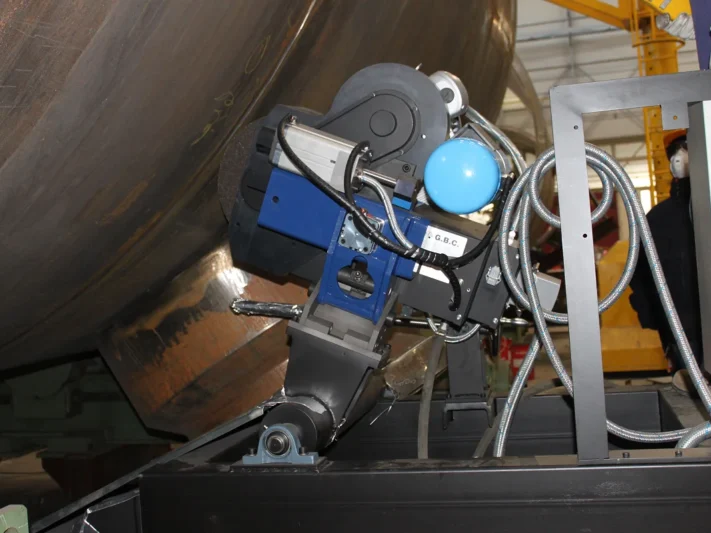

Шлифовальная головка (установленная на манипуляторе) может наклоняться на 90° для продольной обработки.

Преимущества

Шлифовальный станок G400 — это полуавтоматический станок, способный работать по окружности. Это связано с тем, что машина установлена на тележке, хотя головка может быть установлена на Т-образном манипуляторе для выполнения продольной обратной зачистки.

Реальная максимальная глубина достигаемая станком составляет 120 мм. Если размер наконечника позволяет, станок также можно использовать для возобновления сварки по внутреннему диаметру (с помощью манипулятора).

Доступны две различные конфигурации станка:

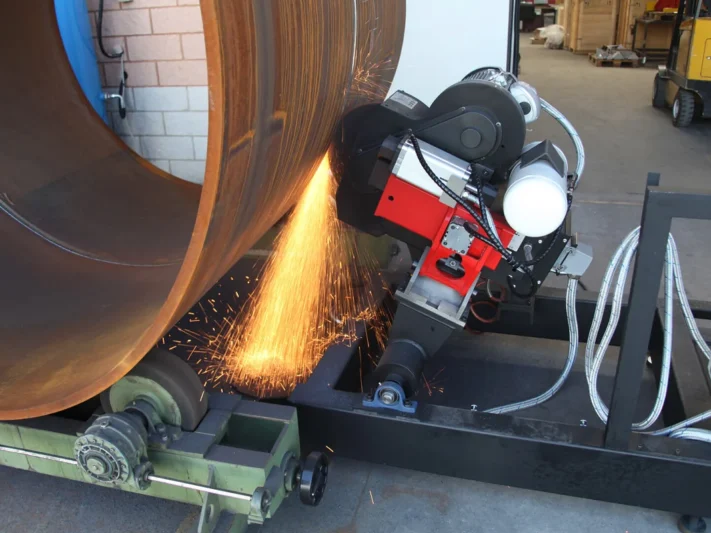

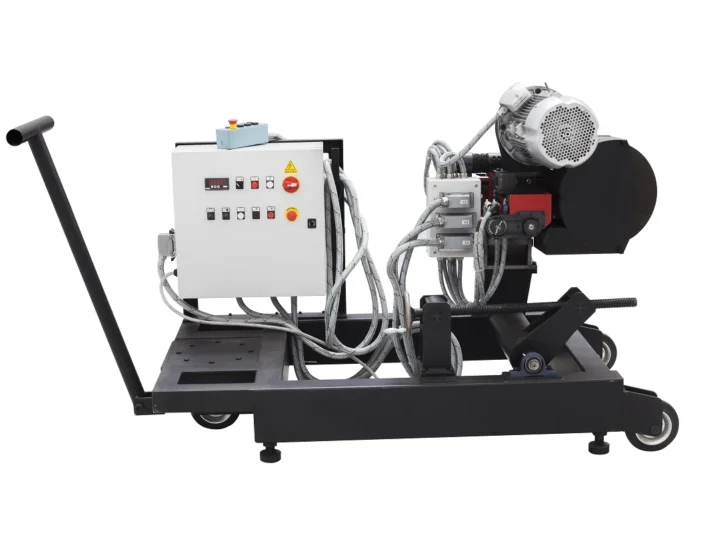

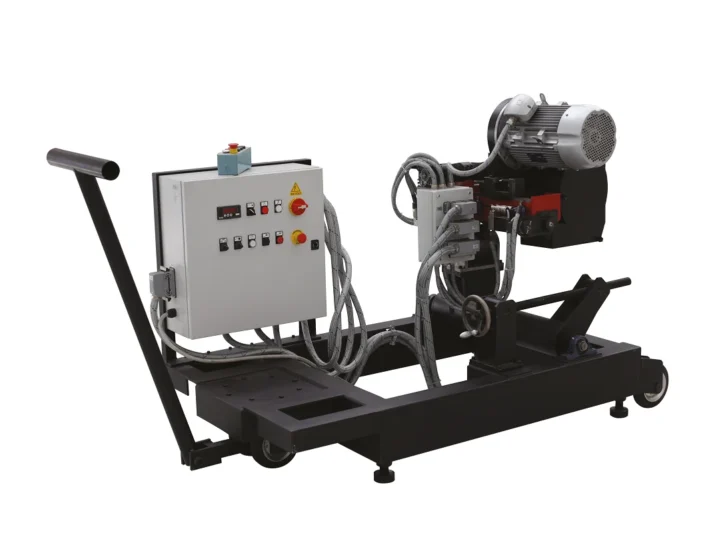

На тележке (опционально) для круговой обработки снаружи цилиндрического корпуса;
На манипуляторе: для круговой и продольной обратной выемки внутри цилиндрического корпуса путем оснащения станка комплектом поворотного кольца, позволяющим вращать головку на 360°.

Технические характеристики

ФУНКЦИИ:
Обратная зачистка и удаление корня сварного шва
Шлифовка и полировка цилиндрических деталей
Удаление излишней толщины со сварных швов.
ШЛИФОВАЛЬНЫЙ ДИСК:
Диаметр 400 мм, толщина 8 — 16 мм.
РАЗМЕРЫ:
Компактный и легкий.
КОНФИГУРАЦИИ:
На тележке (опционально): для круговой обработки внешней поверхности цилиндрического корпуса;
На манипуляторе: для круговой и продольной обработки внутренней поверхности цилиндрического корпуса путем оснащения станка поворотным кольцом, позволяющим головке вращаться на 360°.

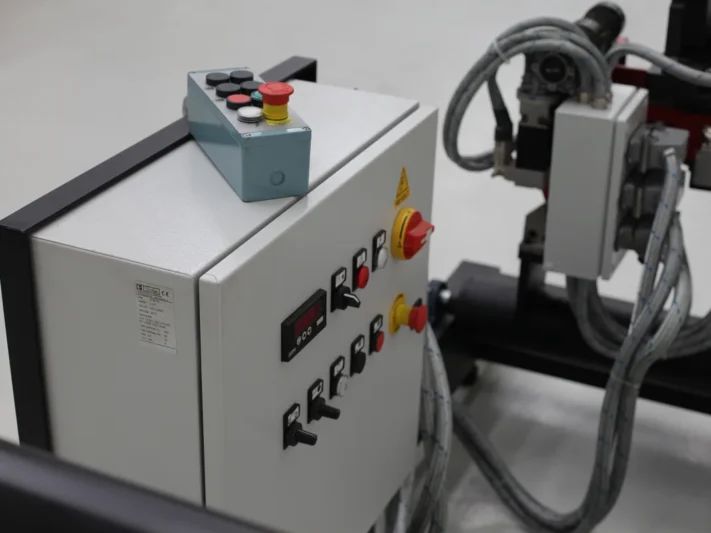

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ:
Скоростью удаления.

Шлифовальные станки G.B.C.: надежность, точность и технологические инновации.
Шлифовальные станки G.B.C. разработаны для обеспечения высокой точности и надежности при каждой обратной зачистке в сложных промышленных условиях. Ассортимент шлифовальных станков предлагает решения для любых задач, сокращая время обработки и повышая безопасность на рабочем месте. Они оснащены передовыми технологиями, позволяющими легко настраивать и контролировать операции, оптимизируя производственные процессы и обеспечивая высокое качество результатов.
Шлифовальные станки G.B.C. отличаются прочностью, универсальностью и удобством в использовании, предназначены для обработки заготовок, труб и листов различных размеров и толщин. Для шлифовки плоских или цилиндрических поверхностей эти станки обеспечивают высокоточные результаты. Оснащенные передовыми технологиями, станки позволяют быстро и эффективно выполнять операции, сокращая время обработки и повышая качество конечного продукта.
Ассортимент шлифовальных станков разработан для удовлетворения самых сложных требований к обработке, и включает в себя станки, подходящие для различных промышленных применений, от изготовления легких металлических конструкций, котлов и сосудов под давлением до атомной энергетики.
