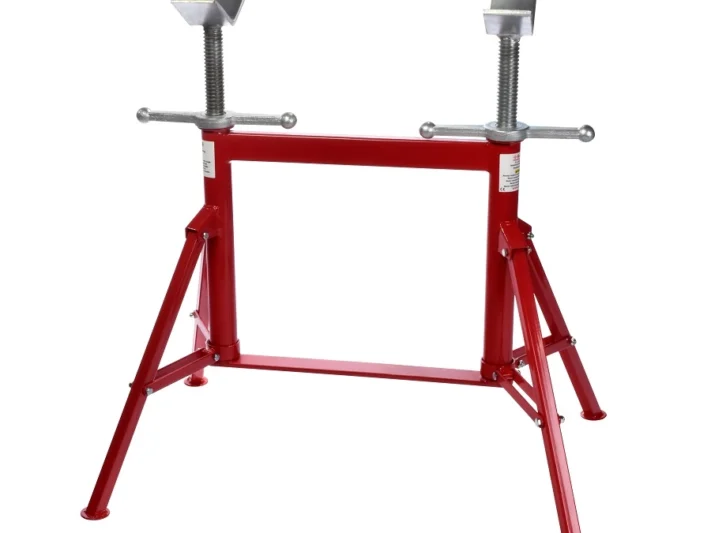

Подставка для трубы PJ4 MULTI STAND от G.B.C. Industrial Tools — это многофункциональная, четырехножная, регулируемая по высоте двухсекционная трубная опора, разработанная для простого и эффективного решения задач работы с трубой большого диаметра, предлагающая широкий спектр применения для труб диаметром до 48”. Максимальная нагрузка, которую она может выдерживать, составляет 2000 кг, и она доступна с несколькими вариантами колесных комплектов. V – образная головка легко регулируется в соответствии с конкретными потребностями, а колеса обеспечивают легкое перемещение труб.

Подставка для труб PJ4 является идеальным решением для работы с трубами большого диаметра и может использоваться как в напольном, так и в настольном исполнении. Благодаря своей прочности и настраиваемым параметрам, она является отличным выбором для сложных промышленных задач. Стойка отличается способностью адаптироваться к различным конфигурациям и рабочим условиям. Ее прочность делает ее особенно подходящей для применения в промышленных условиях, где требуется использование больших и тяжелых труб. Возможность легкой регулировки высоты и изменения параметров позволяет операторам настраивать стойку под конкретные потребности каждого проекта.

Дополнительные ролики, доступные в нескольких вариантах, не только позволяют легко перемещать подставку при необходимости, но и обеспечивают большую гибкость при работе в ограниченных пространствах или на неровном полу. Кроме того, прочная и устойчивая конструкция гарантирует, что подставка останется неподвижной даже под большими нагрузками, снижая риск нестабильности и обеспечивая безопасную и продуктивную рабочую среду.

Идеально подходящая для сварочных, сборочных и ремонтных работ, подставка PJ4 является идеальным выбором для компаний в таких отраслях, как нефтегазовая, химическая или строительная, где надежность и долговечность имеют первостепенное значение.

Стойка PJ4 регулируется по высоте с помощью двух точных регуляторов. Колесные головки также могут регулироваться независимо.

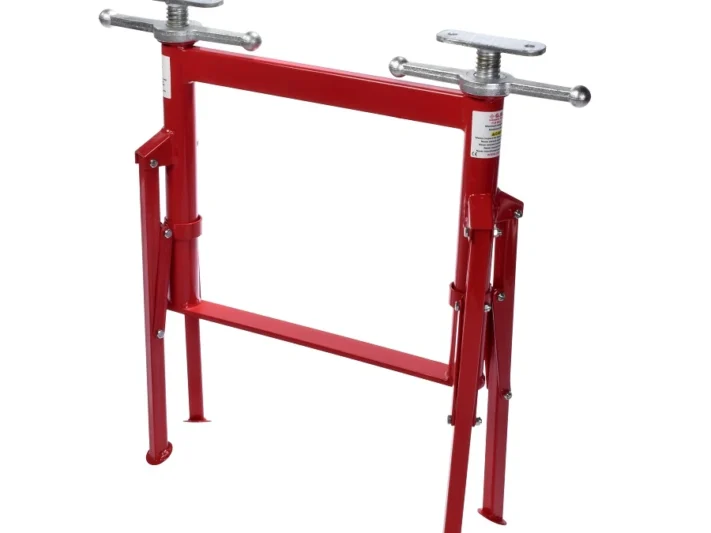

Головной блок стойки PJ4 Multi Stand крепится болтами и может использоваться как напольный, так и настольный блок.

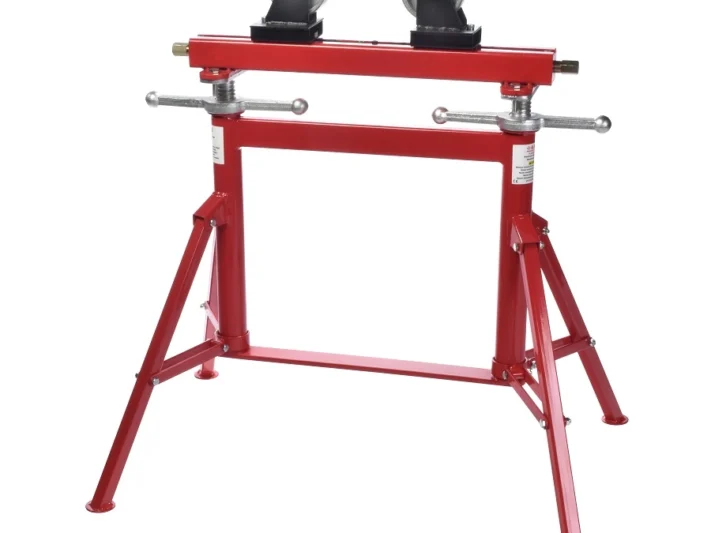

Вариант крепления роликов на держателе

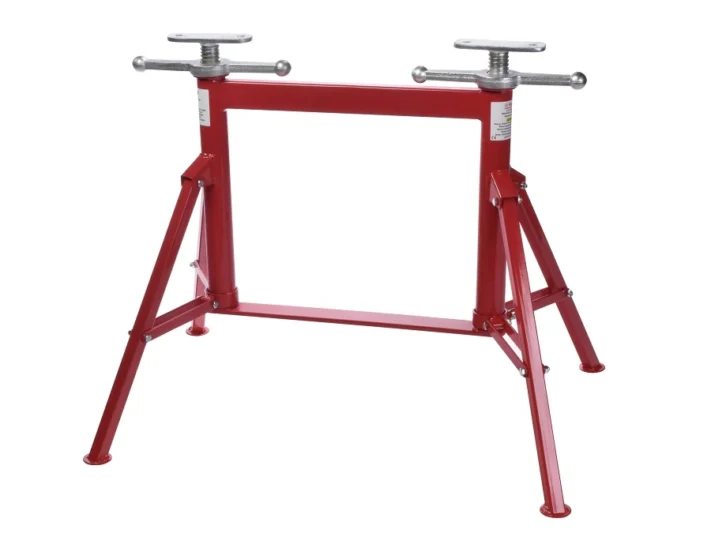

БАЗОВЫЙ БЛОК
PJ4B – Грузоподъемность, кг/фунты: 2000/4400 – Вес, кг/фунты: 20/45 – Диаметр трубы: до 48”

БОЛТОВОЙ ДЕРЖАТЕЛЬ РОЛИКОВ
RPS4 – Грузоподъемность, кг/фунты: 2000/4400 – Вес, кг/фунты: 7/15,5 – Диаметр трубы: до 48”

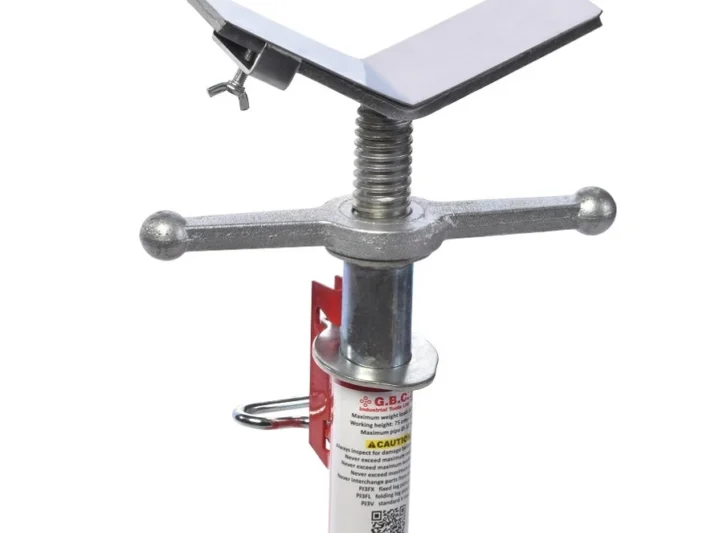

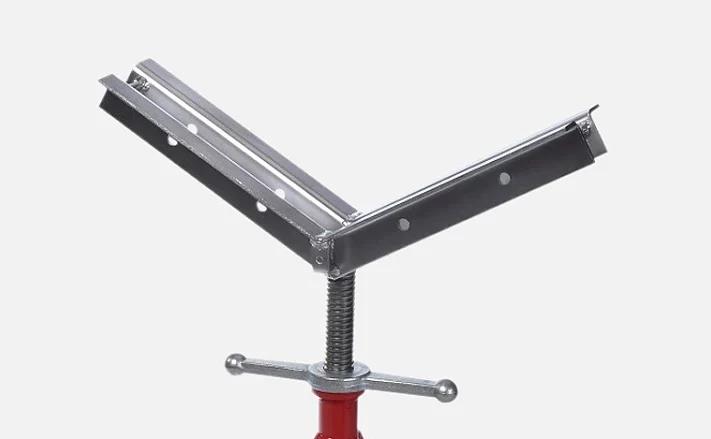

Малый вариант V-образной головки

МАЛАЯ V-ОБРАЗНАЯ ГОЛОВКА
PJ3V – Грузоподъемность, кг/фунты: 1000/2000 – Вес, кг/фунты: 3,4/7 – Диаметр трубы: до 12”

НАКЛАДКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
SSC3-1 – Грузоподъемность, кг/фунты: 1000/2000 – Вес, кг/фунты: 1/2,2 – Диаметр трубы: 1”-12”

Варианты комплектов роликов для малой V-образной головки

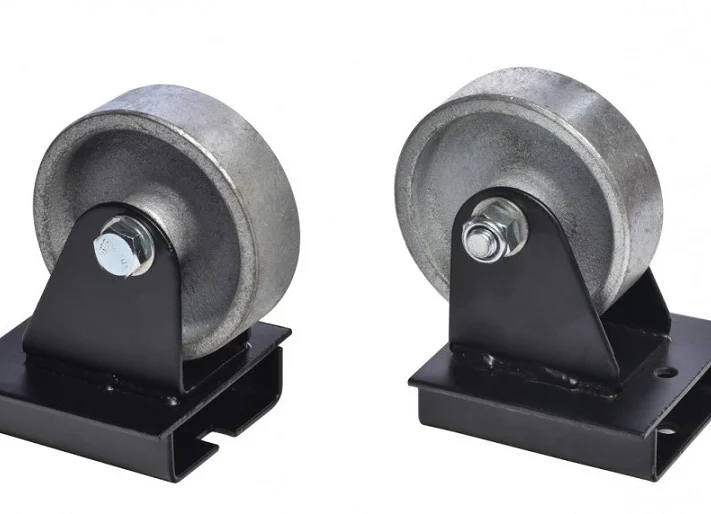

СТАЛЬНЫЕ КОЛЕСА
SWK3 – Грузоподъемность, кг/фунты: 1000/2200 – Вес кг/фунты: 3,4/7
SWK3SS (нержавеющая сталь) – Грузоподъемность, кг/фунты: 1,000/2,200 – Вес, кг/фунты: 3,4/7

НЕЙЛОНОВЫЕ КОЛЕСА
NWK3 – Грузоподъемность, кг/фунты: 450/990 – Вес, кг/фунты: 2/5

ПИЛИУРЕТАНОВЫЕ КОЛЕСА
PWK3 – Грузоподъемность, кг/фунты: 600/1,320 – Вес, кг/фунты: 4/8,8

ШАРЫ ПЕРЕМЕЩЕНИЯ
BTK3 – Грузоподъемность, кг/фунты: 600/1,320 – Вес, кг/фунты: 2,5/5,5
BTK3SS (нержавеющая сталь) – Грузоподъемность, кг/фунты: 600/1,320 – Вес, кг/фунты: 2,5/5,5

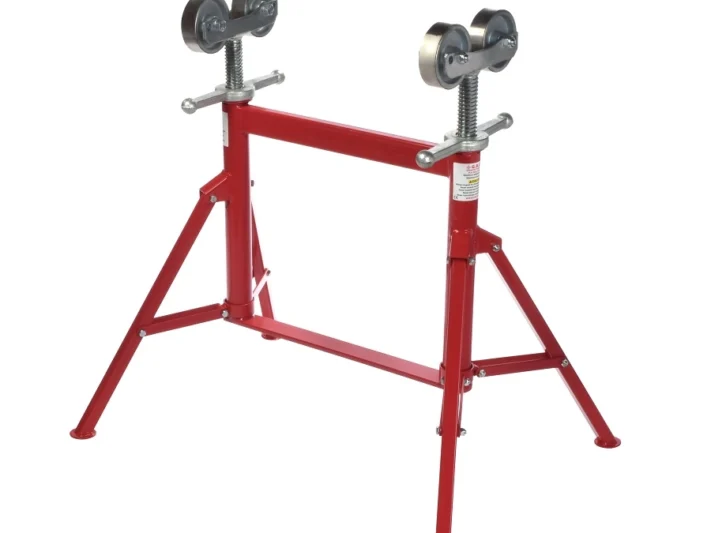

Варианты роликовых головок

РОЛИКОВАЯ ГОЛОВКА – СТАЛЬНЫЕ КОЛЕСА
SWK350 – Грузоподъемность, кг/фунты: 1000/2200 – Вес, кг/фунты: 4,9/11
SWK350SS (нержавеющая сталь) – Грузоподъемность, кг/фунты: 1000/2200 – Вес, кг/фунты: 4,9/11

РОЛИКОВАЯ ГОЛОВКА – НЕЙЛОНОВЫЕ КОЛЕСА
NWK350 – Грузоподъемность, кг/фунты: 450/990 – Вес, кг/фунты: 4,9/11

РОЛИКОВАЯ ГОЛОВКА – ПОЛИУРЕТАНОВЫЕ КОЛЕСА
PWK350 – Грузоподъемность, кг/фунты: 600/1320 – Вес, кг/фунты: 5/11

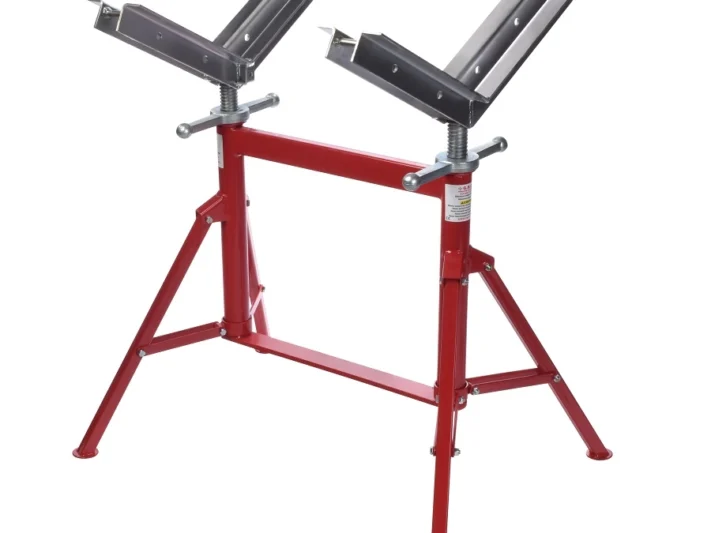

Большой вариант V-образной головки

БОЛЬШАЯ V-ОБРАЗНАЯ ГОЛОВКА
LVH – Грузоподъемность, кг/фунты: 2000/4400 – Вес, кг/фунты: 7,6/16,75 – Диаметр трубы: до 24”

НАКЛАДКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
SSC4 – Грузоподъемность, кг/фунты: 2000/4400 – Вес, кг/фунты: 1/2,2 – Диаметр трубы: до 24”

Варианты комплектов роликов для большой V-образной головки

СТАЛЬНЫЕ КОЛЕСА
SWK4 – Грузоподъемность, кг/фунты: 2000/4400 – Вес, кг/фунты: 10,5/23
SWK4SS (нержавеющая сталь) – Грузоподъемность, кг/фунты: 2000/4400 – Вес кг/фунты: 10,5/23

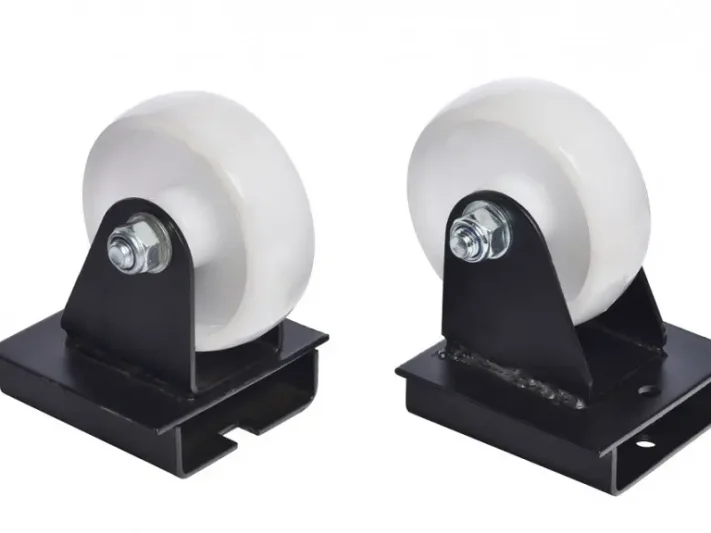

НЕЙЛОНОВЫЕ КОЛЕСА
NWK4 — Грузоподъемность, кг/фунты: 450/990 – Вес, кг/фунты: 8,5/18,7

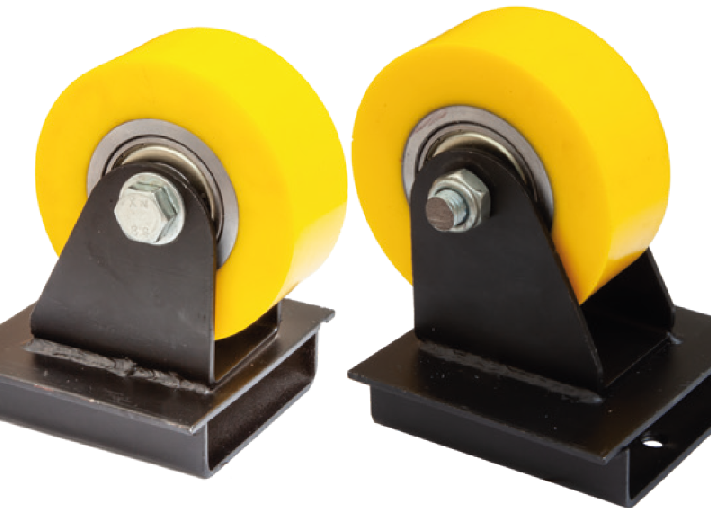

ПИЛИУРЕТАНОВЫЕ КОЛЕСА
PWK4 — Грузоподъемность, кг/фунты: 600/1,320 – Вес, кг/фунты: 11,5/25,35

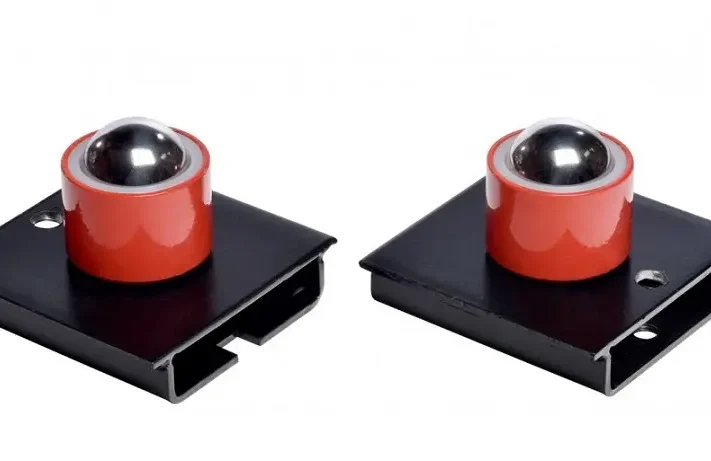

ШАРЫ ПЕРЕМЕЩЕНИЯ
BTK4 — Грузоподъемность, кг/фунты: 600/1,320 – Вес, кг/фунты: 8,5/18,7
BTK4SS (нержавеющая сталь) — Грузоподъемность, кг/фунты: 600/1,320 – Вес, кг/фунты: 8,5/18,7

Технические характеристики

Максимальная грузоподъемность 2000 кг.
Максимальный диаметр трубы 48 дюймов.
Доступны стандартные и большие V-образные головки с различными вариантами колесных комплектов.
Для экзотических материалов доступны крышки из нержавеющей стали.
Регулировка высоты с помощью двух точных регуляторов.

Выберите оптимальное решение для поддержки и обработки труб.
Каждая опора для труб G.B.C. разработана с учетом конкретных требований к обработке, транспортировке и сварке. Независимо от того, используется ли она в цехах, на строительных площадках или в промышленных целях, ассортимент опор для труб, таких как PJ1, PJ3, PJ4, PJQ, RPS4 и Pipe Buggy, предлагает надежные, безопасные и долговечные решения. Выберите подходящую опору для вашей работы, исходя из требований к нагрузке, диаметра трубы и специфики применения.
Благодаря прочным материалам и интуитивно понятному дизайну эти опоры повышают эффективность работы и гарантируют оптимальные результаты, сокращая время работы и повышая безопасность на объекте. Выбор наиболее подходящей опоры для труб также зависит от условий эксплуатации. Например, на строительной площадке или в условиях ограниченного пространства портативность и легкость перемещения таких опор, как RPS4 или Pipe Buggy, могут иметь большое значение, обеспечивая более быстрые и безопасные операции.
С другой стороны, для работ, требующих надежных опор для больших нагрузок и труб большого диаметра, решения, такие как PJ4 и PJQ, идеально подходят благодаря своей превосходной грузоподъемности и устойчивости. Независимо от конкретных требований, каждая опора разработана для обеспечения максимальной производительности, прочности и безопасности, что позволяет удовлетворить разнообразные потребности отрасли.
