Производитель: G.B.C.
Для труб с внешним диаметром 101,6 – 2032 мм (4” – 80”)

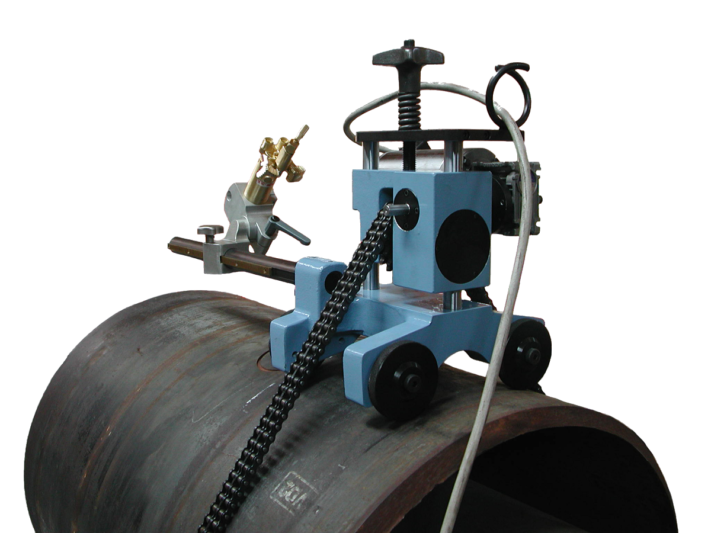

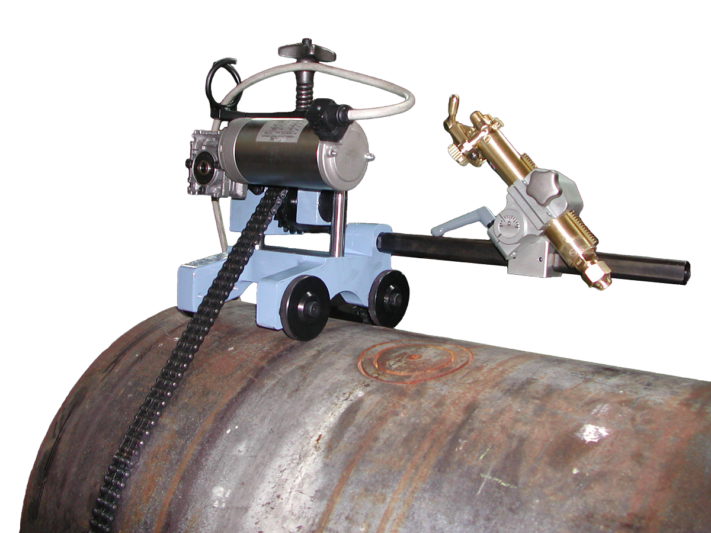

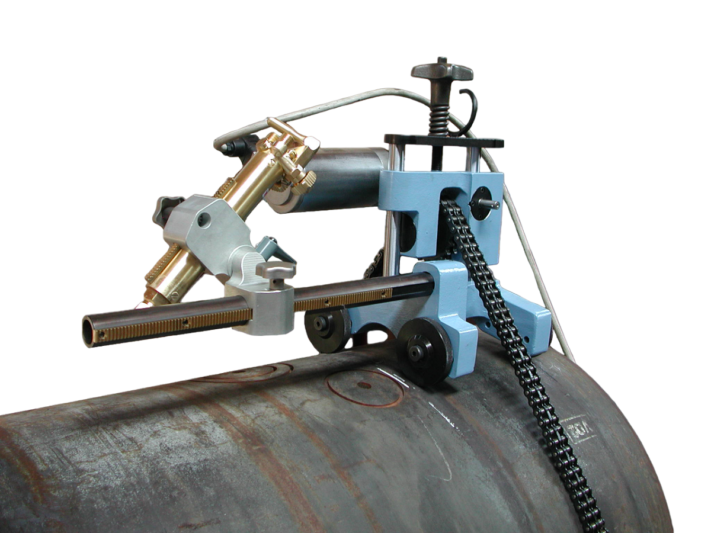

Станок для газовой резки труб (газорез) GB CUT от G.B.C. Industrial Tools идеально подходит для резки труб большого диаметра с толстыми стенками. Горелка, работающая на ацетилене или пропане, установлена на специальном держателе, который оснащен градуированными шарнирами для точного позиционирования горелки относительно точки резки. Резка и снятие фаски выполняются по кругу с высокой точностью, выравниваясь по трубе благодаря двухзвенной цепной системе крепления и четырем колесам, которые могут быть установлены в различных положениях в зависимости от диаметра обрабатываемой трубы. Цепь также используется для передачи вращения самому станку вокруг трубы.
Диапазон рабочих диаметров труб составляет от 4” до 80”, что позволяет работать с широким спектром труб среднего и большого диаметра. Функциями являются газовая резка и снятие фаски, которые обеспечивают быструю и эффективную обработку, особенно подходящую для толстых материалов. Обрабатываемые материалы включают углеродистую сталь, нержавеющую сталь, дуплексную сталь, инконель и другие сплавы, предлагая решения для различных промышленных нужд. Моторизация может быть пневматической или электрической, что обеспечивает универсальность и адаптацию к конкретным производственным задачам.
Станок доступен в двух исполнениях: с ручным управлением и с низковольтным электродвигателем с дистанционным управлением (комплект для моторизации может быть поставлен и установлен на станок позже).
Преимущества
Газорезный станок для труб GB CUT осуществляет резку и/или снятие фаски с помощью резака (ацетиленового/пропанового по запросу), установленного на специальном держателе. Держатель оснащен шкалой для обеспечения идеального позиционирования реза в точке начала резки. Получающийся рез и фаска получаются прямыми и точными по всей окружности трубы благодаря системе фиксации, состоящей из двухзвенной цепи и четырех регулируемых колес с различной настройкой в зависимости от диаметра обрабатываемой трубы. Цепь также используется для вращения станка GB CUT вокруг трубы.
Станок доступен в двух вариантах: с ручным вращением с помощью рукоятки или, в качестве альтернативы, с низковольтным электрическим двигателем с дистанционным управлением (комплект для моторизации может быть поставлен и установлен на станок позже в качестве опции). Низковольтный моторизованный комплект особенно подходит для обработки труб больших диаметров, облегчает работу и гарантирует постоянную скорость вращения, что делает резку более равномерной и точной.
Газорез GB CUT также оснащен системой двойного кривошипа, что облегчает работу с любой точки обрабатываемой трубы.
Технические характеристики
- ДИАПАЗОН:
Станок для резки труб с внешним диаметром 101,6 – 2032 мм. - ПОЛОЖЕНИЯ КОЛЕС:
Три положения (для внешнего диаметра 4–16 дюймов / 16–32 дюйма / 32–80 дюймов). - ОСЬ УСТАНОВКИ ГАЗА:
Три оси. - ПИТАНИЕ:
Пневматическое или электрическое. - ВРАЩЕНИЕ:
Ручное или низковольтный моторизованный комплект с дистанционным управлением. - НАПРЯЖЕНИЕ (для моторизованной версии):
220 В (другое напряжение по запросу).
Напряжение в двигателе: 24 В. - ДОПОЛНИТЕЛЬНО:
Низковольтный моторизованный комплект с дистанционным управлением.
Второй комплект газовой горелки (для резки/снятия фаски с обеих сторон).
Направляющая лента (рекомендуется диаметром более 32 дюймов).
Выбор подходящего станка для резки труб.
Выбор станков для холодной резки труб в основном зависит от конкретных требований к обработке: от типа материала и диаметра обрабатываемой трубы до необходимости точности, скорости и безопасности процесса. Для работы в ограниченных пространствах или с небольшими объемами работы ручные модели, такие как GBC2700, обеспечивают большое удобство. Для работы на трубопроводах или в суровых условиях, например, в нефтегазовой отрасли, станки Hypercutter и TAF выделяются своей надежностью и универсальностью. Для высокопроизводительных работ и труб большего диаметра наилучшими решениями являются автоматические и пламенные модели, такие как Supercutter и GB CUT. Однако следует учитывать, что GB CUT может использоваться только в средах, допускающих использование пламени, что может быть запрещено в некоторых случаях из-за риска возгорания, загрязнения, повреждения окружающих материалов и изменения свойств металла (зона термического влияния). Все остальные станки, с другой стороны, могут использоваться в любой среде, поскольку они используют метод холодной резки.
